Datové řady
Datové řady můžete zobrazit na záložce Statistiky kliknutím na kolonku datové řady vpravo na horním panelu zobrazujícím druhy energií.
Z nabídky vyberte Vámi požadovanou datovou řadu (může jich být i více) a vyberte časové rozpětí.
Můžete zobrazit pouze jeden typ datových řad (binární, spojité, diskrétní). Nelze zobrazit datové řady stejného typu, které mají tři nebo více různých jednotek.

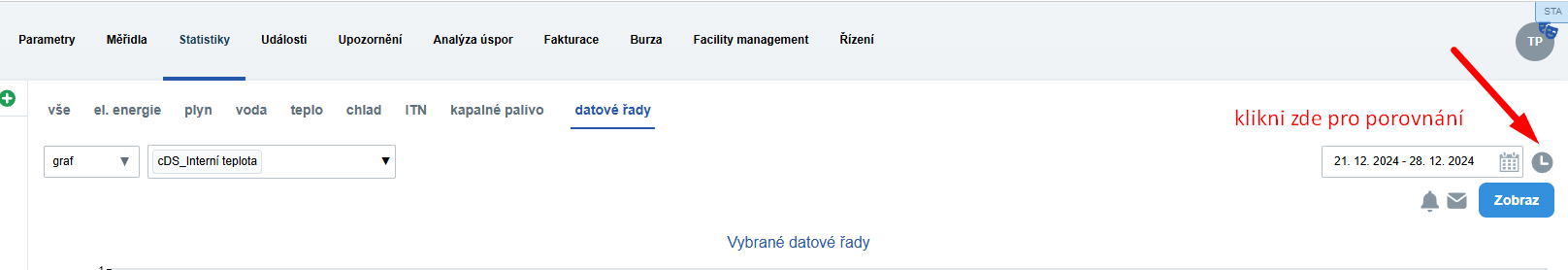

Porovnání s předchozím rokem v grafech DS
- Aktivace: Možnost porovnání lze zapnout pomocí zaškrtávacího pole. Po výběru se zobrazí data z předchozího roku vedle aktuálních.
- Podpora: Funkce je dostupná pro cDS a dDS, nikoliv pro bDS nebo HM grafy.
- Omezení: Porovnání je omezeno pouze na jeden rok a závisí na dostupnosti dat za vybraný rozsah.
Spojité datové řady
Spojité datové řady jsou (např. CO2, teplota) ve statistikách reprezentovány tečkami a křivkou, jež představuje spojnici trendu.

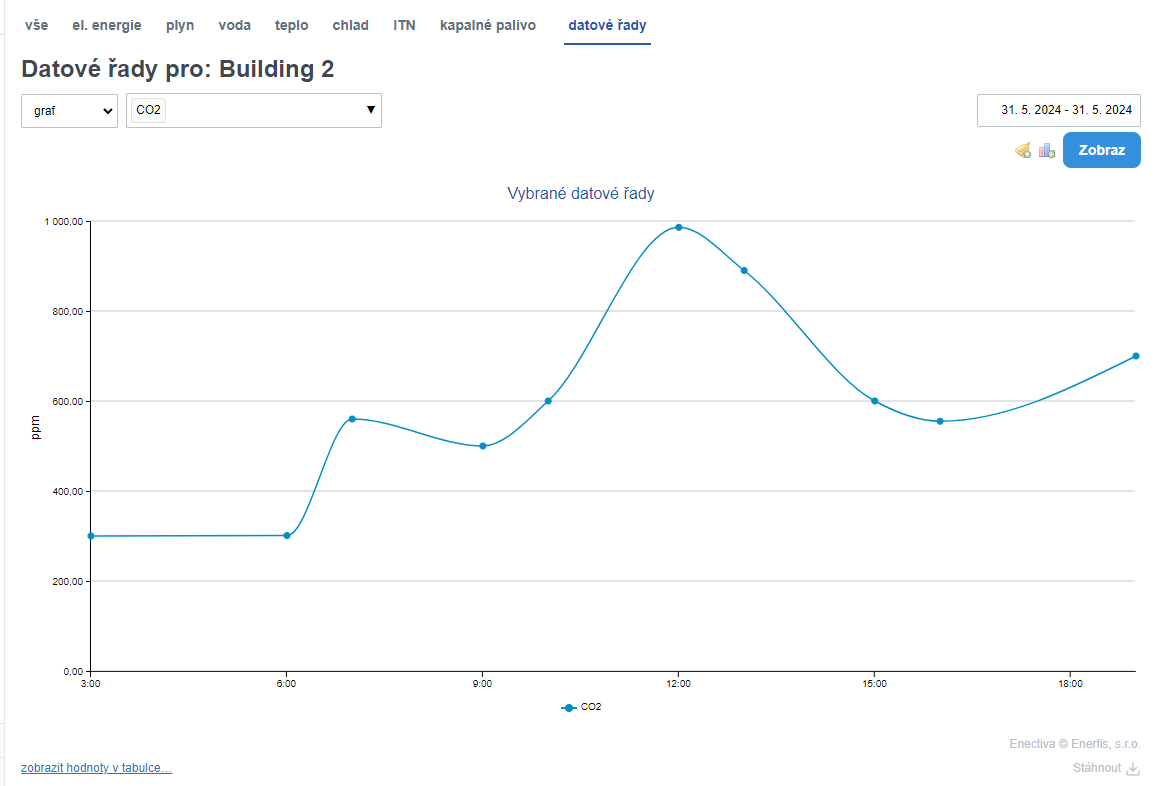

Příklad: Zobrazením denního průběhu koncentrace oxidu uhličitého v místnosti můžeme zjistit, v jakých hodinách během normálního provozního dne dochází ke zvýšení hladiny nad zdravý limit. Denní průběh CO2 si zobrazíte, když si vyberete z nabídky datových řad konkrétní datovou řadu a kliknutím do pole pro časový rozsah a zvolením možnosti konkrétní den.
Přiblížení grafu pomocí myši
Pokud si chcete detailněji prohlédnout konkrétní část grafu, můžete použít funkci přiblížení:
- Umístěte kurzor na začátek požadovaného úseku v grafu.
- Podržte levé tlačítko myši a táhněte vodorovně směrem doprava nebo doleva.
- Vybraný úsek se zvýrazní a graf se automaticky přepne na zobrazení jen této části.
- V pravém horním rohu se zobrazí informace o aktuálním rozsahu a tlačítko Zrušit přiblížení, kterým se vrátíte zpět.
Funkce přiblížení je dostupná i při zobrazení více spojitých řad zároveň.
Při větší hustotě dat systém požádá server o podrobnější data a zobrazí je v odpovídajícím rozlišení.
Přiblížení neovlivňuje datumový filtr v kalendáři ani adresu stránky.
Diskrétní datové řady
Diskrétní datové řady monitorují diskrétní nespojitý svět, proto se dají jednoduše zobrazit v typickém sloupcovém grafu.

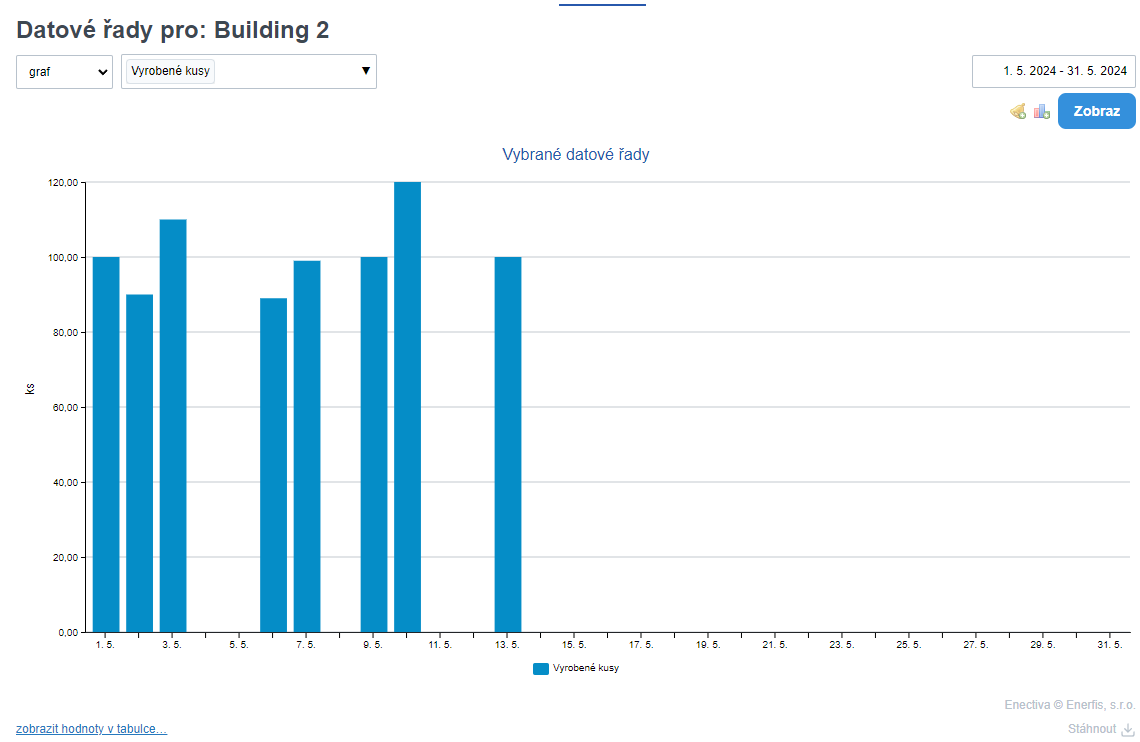

Příklad: Chceme zobrazit počet kusů produktu, který byl vyprodukován od počátku měsíce. Přejdeme proto do Statistiky -> Datové řady a zde vybereme “Vyprodukované kusy” a určíme časový úsek. Zobrazí se nám podobný graf:
Binární datové řady
Grafy popisující binární datové řady se liší od předchozích typů. Používají se pro monitoring dvou stavů, typicky vypnuto/zapnuto a čas po který daný stav trvá. Např. délka sepnutí osvětlení, délka otevření vrat/dveří atp.
Poté, co jste vybrali konkrétní datovou řadu k zobrazení a časové období, klikněte na Zobraz.

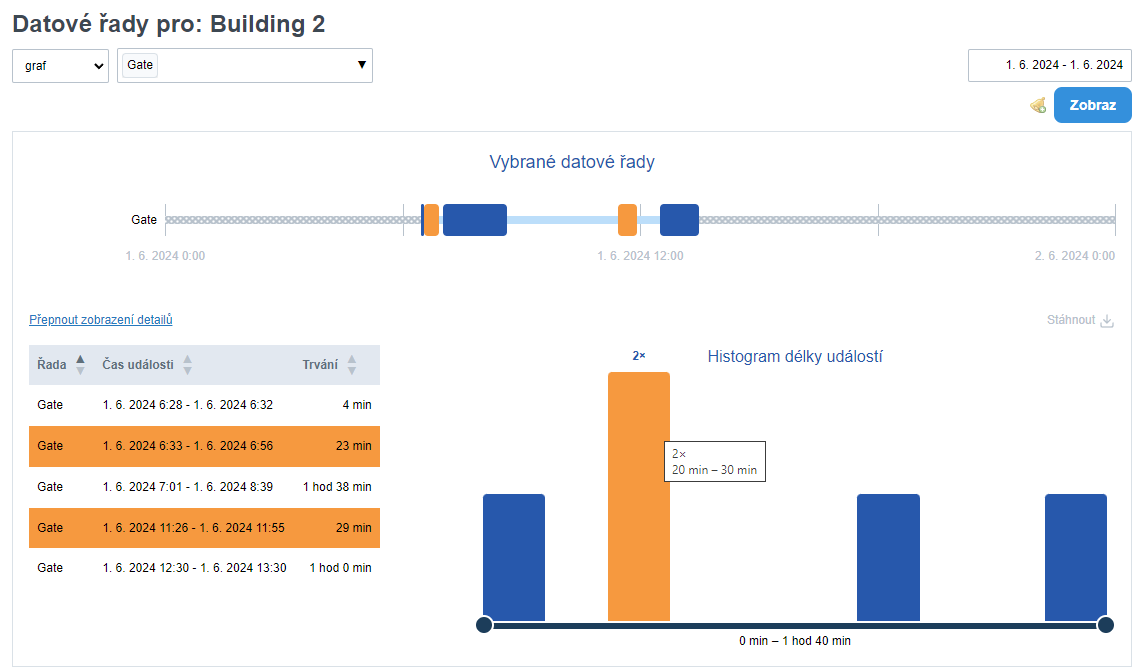

Zde vidíte časovou osu, kde je sledovaná hodnota (viz Vytváření datových řad) zobrazena jako sloupce, jejichž výška je dána dobou trvání dané hodnoty. Když umístíte ukazatel myši na sloupec, zobrazí se okénko popisující, jak dlouho událost trvala, přesné časové období a spolehlivost dat (tj. Počet datových bodů / počet očekávaných datových bodů na základě období importu), pokud máte automatický import zkontrolován.
V tabulce jsou jednotlivé události, které lze třídit podle tří parametrů:
- Název datové řady
- Čas události
- Trvání
Histogram má maximálně 13 skupin“, které dělí události podle jejich trvání. Poslední skupina obsahuje všechny události, jejichž trvání je delší než 2 hodiny.
Data zobrazená v tabulce můžete filtrovat přesunutím posuvníků, které se nacházejí na okraji histogramu.
Příklad: Zobrazením binární řady snímající otevřené, nebo zavřené dveře do budovy můžete zjistit, jak často k této události během dne dochází a jak se to může projevit na úniku tepla z budovy, která vede ke zvýšené spotřebě.
